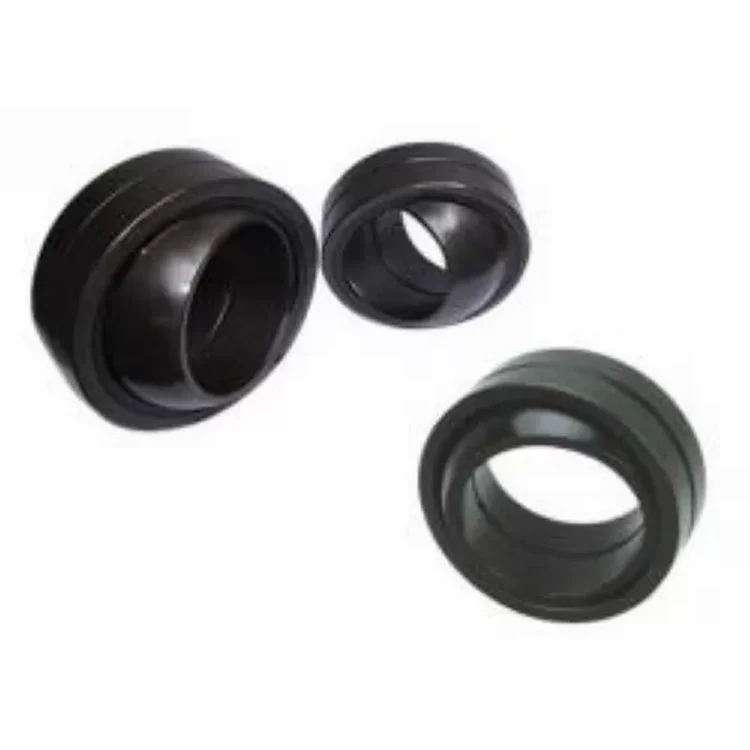

ตลับลูกปืนธรรมดาทรงกลมเหล็ก แรงขับสัมผัสเชิงมุมเรเดียล

คุณยินดีที่จะมาที่โรงงานของเราเพื่อซื้อการขายล่าสุดราคาต่ำและตลับลูกปืนธรรมดาทรงกลมเหล็กคุณภาพสูง Radial Angular Contact Thrust ตลับลูกปืนยอดนิยมรอคอยที่จะร่วมมือกับคุณ

พารามิเตอร์ผลิตภัณฑ์

วัสดุแหวน:	Chrome Steel-GCr15, เหล็กกล้าคาร์บอนสูง-GCR11, สแตนเลส-440C,304 316	ประเภท:	Radial, Angular Contact, Thrust ตลับลูกปืนทรงกลม
วัสดุกรง:	เหล็ก, ทองเหลือง, ไนลอน	ความแม่นยำ:	P0,P6,P5,P4 ABEC-1,ABEC-3,ABEC-5 เป็นต้น
การกวาดล้าง:	C0,C1,C2,C3,C4,C5	บริการ:	บริการ OEM, ODM, OBM
แสงสูง:	ตลับลูกปืนธรรมดาทรงกลมแบบเรเดียล, ตลับลูกปืนแบบธรรมดาทรงกลมแบบสัมผัสเชิงมุม

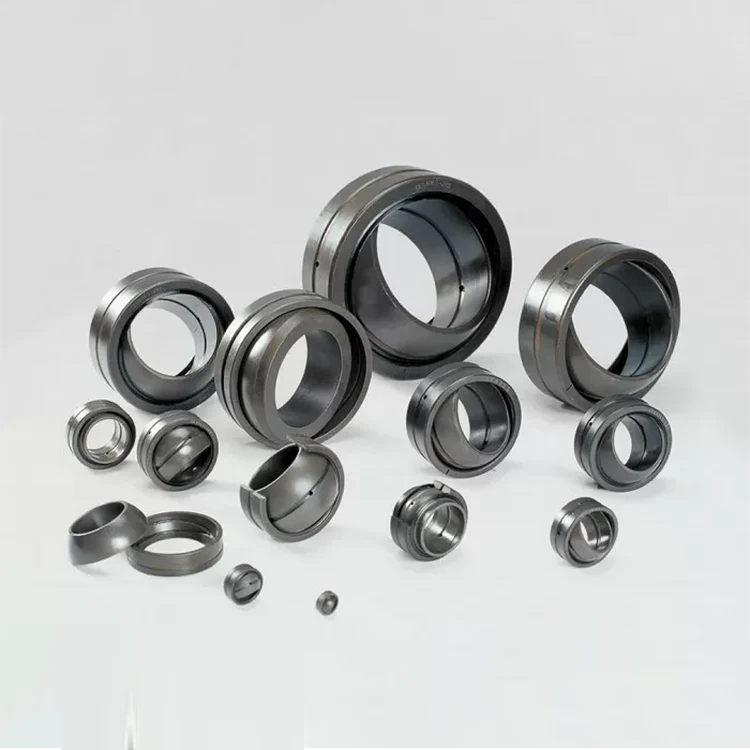

แบริ่งธรรมดาทรงกลมเป็นแบริ่งที่อนุญาตให้มีการหมุนเชิงมุมรอบจุดศูนย์กลางในสองทิศทางมุมฉาก (โดยปกติจะอยู่ภายในขีดจำกัดเชิงมุมที่ระบุตามรูปทรงเรขาคณิตของแบริ่ง) โดยทั่วไป ตลับลูกปืนเหล่านี้รองรับเพลาหมุนใน [รู] ของวงแหวนในที่ต้องเคลื่อนที่ไม่เพียงแต่ในลักษณะหมุนเท่านั้น แต่ยังต้องเคลื่อนที่เป็นมุมด้วย

ตลับลูกปืนทรงกลมถูกนำไปใช้งานมากมายนับไม่ถ้วน ไม่ว่าจะต้องอนุญาตให้มีการเคลื่อนที่แบบหมุนเพื่อเปลี่ยนแนวแกนของการหมุนที่ใด ตัวอย่างที่ดีคือตลับลูกปืนเพลาขับของช่วงล่างของแขนควบคุมรถยนต์ (หรือ A-arm) กลไกของระบบกันสะเทือนทำให้เพลาสามารถเลื่อนขึ้นและลงได้ (และล้อจะหมุนเพื่อบังคับรถ) และตลับลูกปืนเพลาจะต้องทำให้แกนการหมุนของเพลาเปลี่ยนได้โดยไม่มีข้อผูกมัด ในทางปฏิบัติ ตลับลูกปืนทรงกลมไม่ได้ใช้ที่นี่ แต่เป็นแนวคิดง่ายๆ ที่แสดงให้เห็นถึงการประยุกต์ใช้ตลับลูกปืนทรงกลมที่เป็นไปได้ ในความเป็นจริง ตลับลูกปืนทรงกลมใช้ในส่วนประกอบย่อยที่มีขนาดเล็กกว่าของระบบกันสะเทือนประเภทนี้ เช่น ข้อต่อความเร็วคงที่บางประเภท

ตลับลูกปืนทรงกลมใช้ในช่วงล่างรถยนต์ เครื่องยนต์ เพลาขับ เครื่องจักรหนัก จักรเย็บผ้า หุ่นยนต์ และการใช้งานอื่นๆ อีกมากมาย



วงแหวนด้านใน mmâ³dmpâ³dmp*(GE...LO)vdpvdmpVdp* (GE...LO)Vdmp* (GE...LO)â³Bsâ³Bs*overincl.maxminmaxminmaxmaxmaxmaxmaxminmaxmin-180-81808618140-1200-18018300 -1021010821160-1200-21030500-1225012925190-1200-250520800-15300151130220-1500-300801200-20350201535260-2000-3501201800-25400251902035020180202020202020202020202020202020202020202020202020202020202020202020202020201 602503150-35520352652390-3500-5203154000-40570403057430-4000-5704005000-45 --4534--0-450--5006300-50--5038--0-500--



ดี มม		â³Dmp เอิ่ม		Vdp อืม	Vdmp อืม	â³Cs หนอ
เกิน	รวม	สูงสุด	นาที	สูงสุด	สูงสุด	สูงสุด	นาที
-	18	0	-8	10	6	0	-240
18	30	0	-9	12	7	0	-240
30	50	0	-11	15	8	0	-240
50	80	0	-13	17	10	0	-300
80	120	0	-15	20	11	0	-400
120	150	0	-18	24	14	0	-500
150	180	0	-25	33	19	0	-500
180	250	0	-30	40	23	0	-600
250	315	0	-35	47	26	0	-700
315	400	0	-47	53	30	0	-800
400	500	0	-45	60	34	0	-900
500	630	0	-50	67	38	0	-1000
630	800	0	-75	100	56	0	-1100
800	1000	0	-100	135	75	0	-1200

ดี มม		â³Dmp เอิ่ม		â³Cs หนอ
เกิน	รวม	สูงสุด	เกิน	รวม	สูงสุด
10	18	0	-11	100	-100
18	30	0	-13	100	-100
30	50	0	-16	100	-100
50	80	0	-19	100	-100

d มม		³dmp เอิ่ม		“Bs อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	นาที
-	6	12	0	0	-100
6	10	15	0	0	-100
10	18	18	0	0	-100
18	30	21	0	0	-100

ดี มม		â³Dmp เอิ่ม		â³Cs หนอ
เกิน	รวม	สูงสุด	เกิน	รวม	สูงสุด
10	18	0	-11	0	-240
18	30	0	-13	0	-240
30	50	0	-16	0	-240
50	80	0	-19	0	-300

สัญลักษณ์แห่งมิติและความอดทน

d: เส้นผ่านศูนย์กลางรูของตลับลูกปืน ระบุ

â³dmp: ระนาบเดียวหมายถึงค่าเบี่ยงเบนของเส้นผ่านศูนย์กลางรู

Vdp: การเปลี่ยนแปลงของเส้นผ่านศูนย์กลางของรูในระนาบรัศมีเดียว

Vdmp: หมายถึงความแปรผันของเส้นผ่านศูนย์กลางรู

â³Bs: ความเบี่ยงเบนของความกว้างด้านเดียวของวงแหวนด้านใน

B: ความกว้างของวงแหวนด้านใน ขนาดเกลียว

D: เส้นผ่านศูนย์กลางภายนอกของตลับลูกปืน, ขนาดเกลียว

â³Dmp: ระนาบเดียวหมายถึงค่าเบี่ยงเบนของเส้นผ่านศูนย์กลางภายนอก

VDp: การเปลี่ยนแปลงของเส้นผ่านศูนย์กลางภายนอกในระนาบรัศมีเดียว

VDmp: หมายถึงการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางภายนอก

â³Cs: ความเบี่ยงเบนของความกว้างเดียวของวงแหวนรอบนอก

C: ความกว้างของวงแหวน ourer เล็กน้อย

â³Ts: ค่าเบี่ยงเบนที่แท้จริงของความกว้างของตลับลูกปืนกาบทรงกลมแบบสัมผัสเชิงมุม

â³Hs: ความเบี่ยงเบนที่แท้จริงของความสูงของตลับลูกปืนกันรุนทรงกลม

hs,â³h1s: ความเบี่ยงเบนของความสูงกึ่งกลางของปลายก้านหรือปลายก้านลูกหมาก
