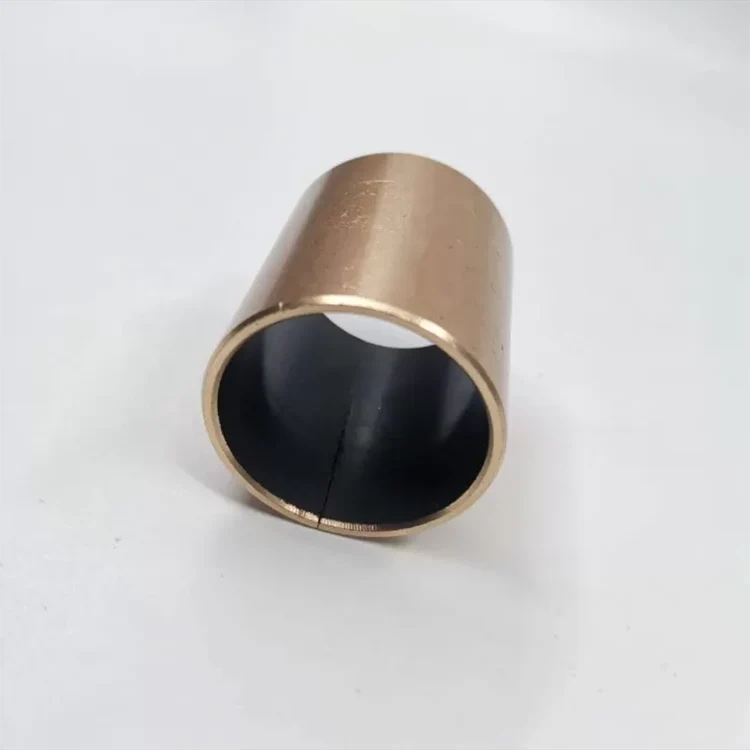

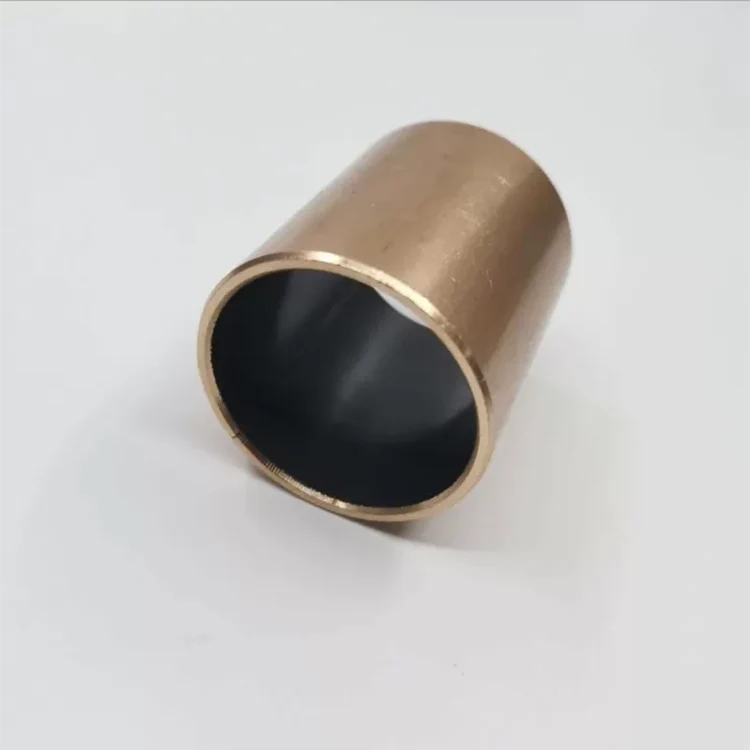

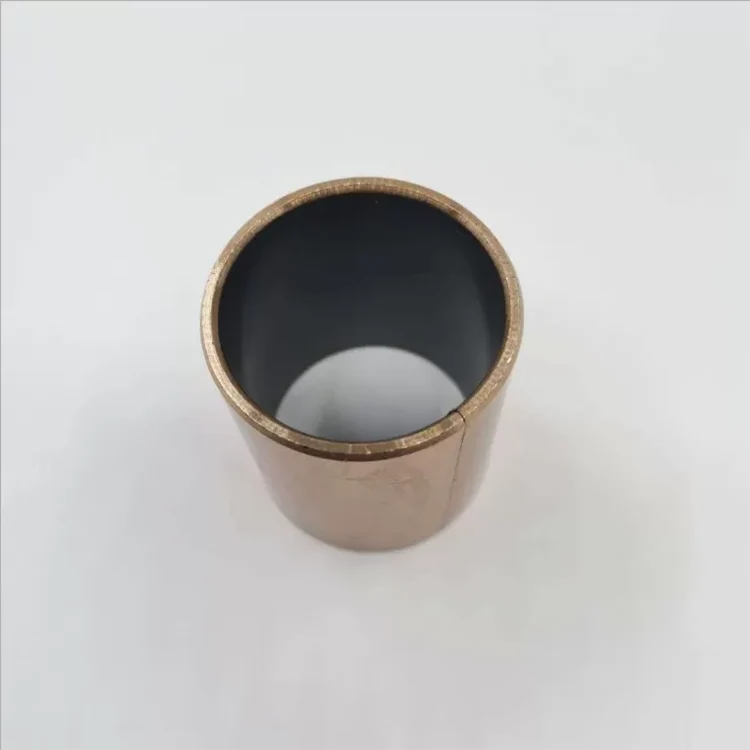

บุชชิ่งคอมโพสิต PTFE ด้านหลังบรอนซ์ปราศจากการหล่อลื่น

ในฐานะที่เป็นผู้ผลิตบูชคอมโพสิต PTFE ที่ได้รับการสนับสนุนด้วยบรอนซ์คุณภาพสูงระดับมืออาชีพ คุณสามารถวางใจได้ในการซื้อบูชคอมโพสิต PTFE ที่ได้รับการสนับสนุนด้วยบรอนซ์ที่ปราศจากการหล่อลื่นจากตลับลูกปืนยอดนิยม และเราจะให้บริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาแก่คุณ

พารามิเตอร์ผลิตภัณฑ์

วัสดุ:	ทองแดงสำรอง, ทองแดง, PTFE	ประเภท:	บุชหุ้ม, ตลับลูกปืนหน้าแปลน, แหวนรองกันรุน
แอปพลิเคชัน:	เครื่องโลหะและเครื่องหล่อ, เครื่องหล่อแบบต่อเนื่อง, เครื่องสุสาน, เครื่องขนส่งเกลียว ฯลฯ	การรับรอง:	บุชชิ่งเหล็กกล้า, DIN 1494 / ISO 3547, การบำรุงรักษาต่ำ
ลักษณะ:	ตลับลูกปืนธรรมดาแบบบำรุงรักษาต่ำและไม่ต้องบำรุงรักษา	รายละเอียดบรรจุภัณฑ์:	พาเลทไม้สำหรับกล่องบรรจุภัณฑ์ส่งออกมาตรฐาน
แสงสูง:	บูชคอมโพสิต PTFE ด้านหลังบรอนซ์, บูชคอมโพสิต PTFE เมตริก, บูชเมตริกแบบไม่ต้องหล่อลื่น

Gleitlagerbuchsen คุณภาพสูง, ห่อหุ้มโลหะสำริดสำรองบูชสะพาน PTFE Lined (ไม่ต้องบำรุงรักษา) ทำตามสั่งจากประเทศจีน SF-1B ราคาถูก บุชธรรมดาหรือตลับลูกปืนแบบหล่อลื่นด้วยตัวเอง แหวนรองและแถบกันรุน บรอนซ์สำรองด้วยชั้นบรอนซ์ซินเทอร์ที่เต็มไปด้วย PTFE

บูชเลื่อนแบบแห้งที่มีขนาดเมตริกของวัสดุผสม PTFE สามชั้น

เหมาะสำหรับการหมุนและการแกว่งช้าๆ ภายใต้ภาระในแนวรัศมีและการทำงานที่ไม่ต้องบำรุงรักษา ไม่ต้องหล่อลื่น



บุชบรอนซ์สามารถพิจารณาได้ว่าเป็นบุชคอมโพสิต PTFE มาตรฐานคุณภาพสูงเนื่องจากมีแผ่นรองบรอนซ์ ไม่เพียงมีความสามารถในการเลื่อนที่ดีขึ้นเมื่อชั้น PTFE หลุดออก แต่ backing สีบรอนซ์ยังไม่กัดกร่อนอีกด้วย สิ่งนี้สามารถเป็นประโยชน์ในการใช้งานในที่ชื้นและนอกชายฝั่ง



บูชบรอนซ์ผลิตขึ้นในสายการผลิตซินเทอร์ ซึ่งผงบรอนซ์ถูกหลอมละลายบนวัสดุตัวพาก่อน ทำให้มีพื้นผิวหยาบหนา 20 ถึง 30 µm ในขั้นตอนที่สอง PTFE จะถูกหลอมลงบนวัสดุพาหะและจับตัวเข้ากับพื้นผิวผงบรอนซ์หยาบ หลังจากกระบวนการเผาผนึก แผงวัตถุดิบจะถูกรีดตามความหนามาตรฐาน

ขั้นตอนต่อไปจะเป็นการตัดวัตถุดิบให้เป็นรูปสี่เหลี่ยมผืนผ้าโดยจะรีดเป็นทรงกระบอกหยาบๆ ขั้นตอนสุดท้ายคือการปรับเทียบกระบอกสูบดิบโดยการกดเข้าไปในตัวเรือนและดันพินที่เหมาะสมด้วยค่าความคลาดเคลื่อนที่ถูกต้องผ่านบูช กระบวนการนี้จะบังคับให้แผ่นอิเล็กโทรดมีรูปร่างเป็นทรงกลม ในขั้นสุดท้าย ลบมุมจะถูกตัดออกจากเบ้า

• ปราศจากสารหล่อลื่น
• ความต้านทานการกัดกร่อน
• ทนทานต่อฝุ่นละอองและสิ่งสกปรก
• ค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็ก

จุลภาค

ชั้นเลื่อน

PTFE + ตะกั่ว

Porous Bronze Sinter

เหล็กสำรอง

1. ส่วนผสมของโพลีเตตระฟลูออโรเอทิลีนดัดแปลง (PTFE) และตะกั่ว (Pb) 0.01-0.03 มม. ซึ่งเป็นวัสดุที่ทนทานต่อการสึกหรอ ซึ่งสามารถสร้างฟิล์มถ่ายโอนระหว่างการทำงานเพื่อป้องกันเพลาขับ
2. ชั้นผงทองแดง 0.20-0.3 มม. ช่วยเพิ่มความแข็งแรงในการยึดเกาะของ PTFE/Pb และชั้นทองแดง และมีความสามารถในการรับน้ำหนักและความต้านทานการสึกหรอที่ดี การนำความร้อนที่สูงขึ้นสามารถถ่ายเทความร้อนที่เกิดขึ้นระหว่างการทำงานได้อย่างรวดเร็ว
3. แผ่นฐานทองแดงคือ 0.7 ~ 2.3 ซึ่งช่วยเพิ่มความจุแบริ่งและการถ่ายเทความร้อนของแบริ่ง และมีความต้านทานการกัดกร่อนที่ดีขึ้น

พื้นผิวเลื่อน:	ไฟเบอร์
วัสดุรองรับ:	สีบรอนซ์
โหลดแบบไดนามิก:	¤ 140 นิวตัน/ตร.มม
โหลดคงที่:	¤ 200 นิวตัน/ตร.มม
ความเร็วเลื่อน:	¤ 2.5 ม./วินาที
ค่าความเสียดทาน:	0,02 - 0,20 ไมครอน
สูงสุด ค่า PV:	1.8 นิวตัน/ตร.มม. x ม./วินาที
ความเครียดจากอุณหภูมิ:	-200 ถึง +280 °C
การซ่อมบำรุง:	บำรุงรักษาฟรี
ที่อยู่อาศัยความอดทน:	H7
ความอดทนหลังการติดตั้ง:	H9
ความทนทานต่อเพลา:	f7 หรือ f8
วัสดุเพลา:	เหล็กกล้า ชุบแข็งหรือไม่ผ่านการเจียระไน ความหยาบ Rz < 2-3



แบบฟอร์มตลับลูกปืนมีขนาดมาตรฐาน

• พุ่มไม้ทรงกระบอก
• พุ่มไม้หน้าแปลน
• เครื่องซักผ้าแรงขับ
• แหวนรอง
• แผ่นเลื่อน

ตลับลูกปืนเมตริกและบูชอิมพีเรียลสั่งทำ: รูปแบบบูชมาตรฐานในขนาดพิเศษ, ครึ่งบูช, รูปทรงพิเศษที่ได้จากการปั๊มหรือการวาดลึก, การออกแบบบูชแบบกำหนดเอง



ตลับลูกปืนบรอนซ์ SF-1B มีปัจจัยด้านความปลอดภัยสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับสภาพการทำงานที่มีอุณหภูมิสูงและไม่สามารถเติมน้ำมันได้ หรือในบริเวณที่เครื่องจักรต้องทำงานติดต่อกันเป็นเวลานาน บุชชิ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะวิทยาเหล็ก รวมถึงวิธีการเลื่อนของ เครื่องหล่อต่อเนื่อง ปั๊มอัดฉีดซีเมนต์ และสายพานเกลียวสำหรับซีเมนต์ นอกจากนี้ยังสามารถกดลงในตัวเรือนเหล็กและทำงานเป็นชุดประกอบได้ นอกจากนี้ยังสามารถทำเป็นแบบหน้าแปลนซึ่งสามารถเคลื่อนที่ได้ทั้งในแนวรัศมีและแนวแกน

แผ่นกันสึกที่ทำจากวัสดุ SF-IB สามารถใช้ในส่วนเลื่อนของใต้สะพานได้ สามารถทนแรงดันได้ 130N/mm2 ถ้าเราใช้ชั้นกันสึกที่หนาขึ้น และสามารถใช้แทนแผ่น PTFE บริสุทธิ์ได้

กำลังโหลด	140N/ตร.ม	ค่าสัมประสิทธิ์แรงเสียดทาน	0.04~0.20
อุณหภูมิ	-195â~280â	ขีด จำกัด PV (แห้ง)	3.8N/mm²·m/s
จำกัด ความเร็ว	3 เมตร/วินาที	ขีด จำกัด PV (น้ำมัน)	50N/mm²·m/s

บรอนซ์สำรอง บรอนซ์พร้อมซีรีส์ PTFE - บูชเมตริก

Bronze Bushing Series เหมาะสมอย่างยิ่งสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงซึ่งไม่มีน้ำมันที่มีประสิทธิภาพ และเครื่องจักรต้องอยู่ภายใต้สภาวะการทำงานต่อเนื่องเป็นระยะเวลานาน
ซีรีส์บุช PTFE สีบรอนซ์มักใช้ในอุตสาหกรรมโลหะวิทยาในการใช้งาน เช่น บุชสำหรับร่องลูกกลิ้งของเครื่องหล่อแบบต่อเนื่อง ปั๊มอัดฉีดซีเมนต์ และสกรูลำเลียงสำหรับซีเมนต์ นอกจากนี้ยังสามารถประกอบขึ้นในตัวเรือนเหล็กหรือประดิษฐ์เป็นบุชที่มีหน้าแปลนซึ่งสามารถเคลื่อนที่ได้ทั้งในแนวรัศมีและแนวแกน

â บูชตรง
â บูชหน้าแปลน
â บูชแหวนรองกันรุน
â สตริปบูช

ตลับลูกปืนแบบไม่ใช้น้ำมันหล่อลื่นด้วยทองแดง gleitlager ตลับลูกปืนคอมโพสิตแห้ง | VSB-11
ผลิตภัณฑ์นี้เป็นผงที่ทำจากดีบุกบรอนซ์ภายในและ PTFE โผล่ขึ้นมาและเต็มไปด้วยวัสดุป้องกันอุณหภูมิสูง ปลอดภัยมากและใช้เป็นพิเศษในสถานที่ไม่สามารถหยุดเพื่อซ่อมแซมและไม่สามารถเติมน้ำมันได้เนื่องจากอุณหภูมิสูง
ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในชิ้นส่วนเลื่อนเชิงกลต่างๆ เช่น เครื่องพิมพ์ ลิฟต์ เครื่องทอผ้า เครื่องยาสูบ เครื่องออกกำลังกาย สายพานลำเลียงไฮดรอลิก ไมโครมอเตอร์ โซลินอยด์วาล์ว รถยนต์ และเครื่องจักรการเกษตรและป่าไม้
ตลับลูกปืนกลิ้งเป็นตลับลูกปืนชนิดม้วนซึ่งใช้แผ่นเหล็กรีดเย็นคุณภาพสูงและเผาด้วยผงบรอนซ์ทรงกลมที่มีรูพรุนตรงกลางจากนั้นเผาด้วยส่วนผสมของ PTFE และไฟเบอร์บนพื้นผิวของผงบรอนซ์ทรงกลมที่มีรูพรุน และรีด
ผลิตภัณฑ์นี้มีลักษณะเฉพาะของค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็ก ทนต่อการขัดถู ทนต่อการกัดกร่อนได้ดี และหล่อลื่นตัวเองได้ การใช้ผลิตภัณฑ์นี้สามารถลดต้นทุน ลดปริมาณเชิงกล หลีกเลี่ยงปรากฏการณ์การกัดของเพลา และลดเสียงรบกวนทางกลและลักษณะอื่น ๆ

หกปัจจัยที่เกี่ยวข้องกับอายุการใช้งานของตลับลูกปืน:

• (1) [N/mm2] โหลดหน้า

• ภาระที่มากขึ้นและอายุการใช้งานของตลับลูกปืนสั้น ความผันผวนของโหลดมีขนาดใหญ่ขึ้นมีอิทธิพลต่ออายุการใช้งานของตลับลูกปืนมากขึ้นอายุขัยที่สั้นลงของตลับลูกปืน ไม่ว่าในกรณีใด ๆ โหลดสูงสุดจะต้องไม่เกินค่าสูงสุดที่อนุญาตตามทฤษฎีของโหลด ภาระจะเท่ากับภาระการทำงานจริงหารด้วยพื้นที่ของตลับลูกปืน สูตรคือ P=F/ (D*B)

• (2) ความเร็ว [m/s] V และ PV

• อายุการใช้งานของตลับลูกปืนขึ้นอยู่กับค่า PV นั่นคือ โหลดจริง [N/mm2] P และความเร็วการเลื่อน [m/s] V ผลิตภัณฑ์ ยิ่งค่า PV น้อย อายุการใช้งานของตลับลูกปืนก็จะยาวนานขึ้น

• (3) [oC] ต

• อายุการใช้งานของตลับลูกปืนยังขึ้นอยู่กับการใช้อุณหภูมิของตลับลูกปืน ดังนั้น ในการออกแบบและการเลือกชิ้นส่วนที่เกี่ยวข้องจึงมีลักษณะการกระจายความร้อน

• (4) ความหยาบผิวของชิ้นส่วนเจียร

• ความขรุขระของผิวสัมผัสของชิ้นส่วนตลับลูกปืนและตลับลูกปืนของตลับลูกปืนควรอยู่ระหว่าง Ra0.2~Ra0.8 และตลับลูกปืนไม่สามารถมีความคมในกระบวนการประกอบและใช้งาน

• (5) ชิ้นส่วนของวัสดุพื้นผิวของการเจียร ระดับพื้นผิวของชิ้นส่วนเจียรเป็นปัจจัยที่มีอิทธิพลต่ออายุการใช้งานของปลอกเพลา โดยทั่วไปความต้องการพื้นผิวจะน้อยกว่าหรือเท่ากับ 0.4 m Ka

• (6) ปัจจัยอื่นๆ เช่น การออกแบบตลับลูกปืน สภาพการหล่อลื่น ฯลฯ

1. ความหนาของส่วนผสมของ PTFE/ไฟเบอร์ 0.01~0.03 มม. ให้ฟิล์มถ่ายโอนเริ่มต้นที่ยอดเยี่ยม ซึ่งเคลือบพื้นผิวการผสมพันธุ์ของชุดตลับลูกปืนอย่างมีประสิทธิภาพ ก่อตัวเป็นฟิล์มหล่อลื่นชนิดแข็งชนิดออกไซด์
2. ความหนาของผงบรอนซ์เผา 0.20-0.35 มม. ให้สูงสุด การนำความร้อนออกจากพื้นผิวตลับลูกปืน ยังทำหน้าที่เป็นแหล่งกักเก็บสำหรับส่วนผสมของ PTFE/ไฟเบอร์
3. แผ่นรองทองแดงช่วยให้สามารถรับน้ำหนักบรรทุกได้สูงเป็นพิเศษ กระจายความร้อนได้ดีเยี่ยม และทนต่อการกัดกร่อนได้ดีมาก

· วัสดุผสมโลหะ-โพลิเมอร์
· บรอนซ์หลัง + ซินเตอร์บรอนซ์รูพรุน +
· PTFE + ตะกั่ว

ชั้นเลื่อน PTFE + ตะกั่ว Porous Bronze Sinter บรอนซ์สำรอง

ขึ้นอยู่กับสภาพการใช้งาน

สูงสุด โหลด	คงที่	250N/ตร.ม
	พลวัต	140N/ตร.ม
สูงสุด ความเร็ว	แห้ง	2 เมตร/วินาที
	การหล่อลื่น	> 2 เมตร/วินาที
สูงสุด พีวี (แห้ง)	ระยะเวลาอันสั้น	3.6N/mm2*·m/s
	ต่อเนื่อง	1.8N/mm2*·m/s
อุณหภูมิ		-195â~+2800â
ค่าสัมประสิทธิ์แรงเสียดทาน		0.03~0.20
การนำความร้อน		70W (m·k)-1
ค่าสัมประสิทธิ์การขยายตัวทางความร้อน		17*10-6k-1



แบบฟอร์มตลับลูกปืนมีขนาดมาตรฐาน
· บูชทรงกระบอก
· บุชหน้าแปลน
· แผ่นเลื่อน
แบบฟอร์มตลับลูกปืนสั่งทำ: รูปแบบมาตรฐานในขนาดพิเศษ แหวนรองกันรุน แหวนรองกันรุนแบบหน้าแปลน ตลับลูกปืนแบบครึ่งตลับ รูปทรงพิเศษที่ได้จากการปั๊มหรือการวาดลึก การออกแบบตลับลูกปืนแบบกำหนดเอง ขนาดบูชของลูกค้า
