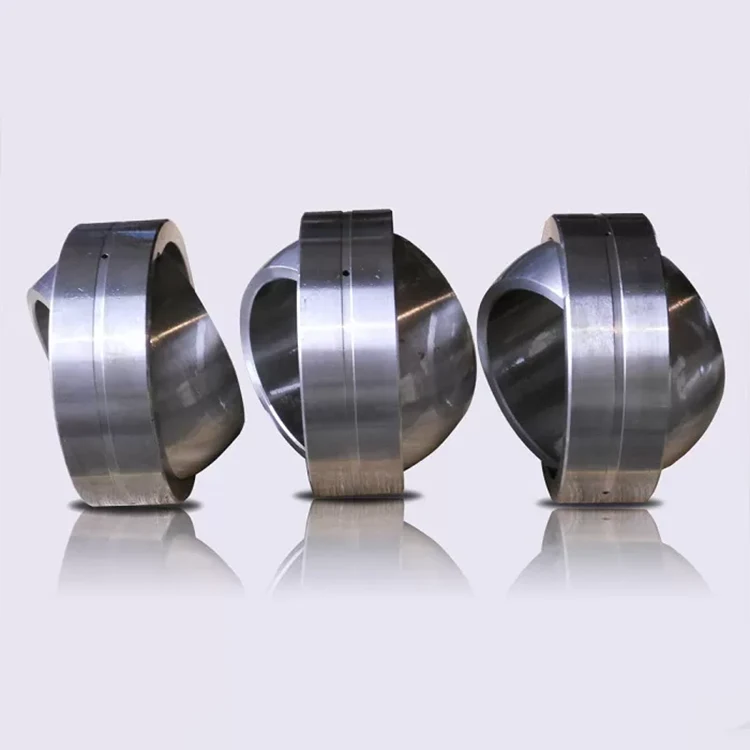

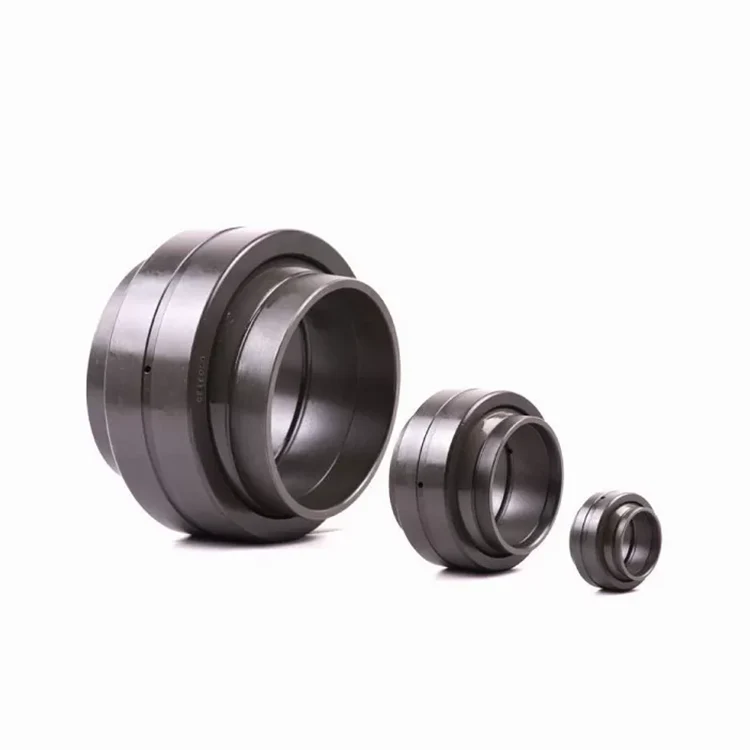

ตลับลูกปืนธรรมดาทรงกลมสัมผัสเชิงมุมเรเดียลทนต่อแรงกระแทก

ตลับลูกปืนชั้นนำเป็นผู้ผลิตและซัพพลายเออร์ของจีนที่ผลิตตลับลูกปืนธรรมดาทรงกลมแบบ Radial Angular Contact Spherical เป็นหลักด้วยประสบการณ์หลายปี หวังว่าจะสร้างความสัมพันธ์ทางธุรกิจกับคุณ

พารามิเตอร์ผลิตภัณฑ์

วัสดุแหวน:	Chrome Steel-GCr15, เหล็กกล้าคาร์บอนสูง-GCR11, สแตนเลส-440C,304 316	ประเภท:	Radial, Angular Contact, Thrust ตลับลูกปืนทรงกลม
วัสดุกรง:	เหล็ก, ทองเหลือง, ไนลอน	ความแม่นยำ:	P0,P6,P5,P4 ABEC-1,ABEC-3,ABEC-5 เป็นต้น
การกวาดล้าง:	C0,C1,C2,C3,C4,C5	บริการ:	บริการ OEM, ODM, OBM
แสงสูง:	ตลับลูกปืนธรรมดาทรงกลมแบบเรเดียล, ตลับลูกปืนแบบธรรมดาทรงกลมแบบสัมผัสเชิงมุม

1. ตลับลูกปืนธรรมดาทรงกลม หรือที่เรียกว่าบูชธรรมดาทรงกลม ส่วนใหญ่ใช้ในเครื่องจักรต่าง ๆ พร้อมกับการเคลื่อนที่แบบหมุน การเอียง และการแกว่งความเร็วต่ำ ตัวอย่างเช่น สามารถพบได้ในกระบอกไฮดรอลิก แท่นอัดขึ้นรูป เครื่องจักรวิศวกรรม อุปกรณ์อัตโนมัติ โช้คอัพรถยนต์ และเครื่องจักรอนุรักษ์น้ำ เป็นต้น

2. ผลิตภัณฑ์นี้มีความสามารถในการรับน้ำหนักและความสามารถในการทนต่อแรงกระแทกได้ดี มักรักษาด้วยเทคนิคพิเศษ พื้นผิวผ่านกระบวนการชุบกัลวาไนซ์และเคลือบฟอสเฟต ดังนั้นผลิตภัณฑ์ของเราจึงมีความทนทานต่อการกัดกร่อนสูงเป็นพิเศษ ลักษณะการหล่อลื่นในตัวเองช่วยให้บูชธรรมดาทรงกลมทำงานได้ตามปกติในกรณีที่เกิดการเคลื่อนตัว

3. แบริ่งธรรมดาทรงกลมมีวงแหวนด้านในและด้านนอกที่มีพื้นผิวทรงกลม สามารถรองรับน้ำหนักได้มาก ตลับลูกปืนแบบหล่อลื่นตัวเองนี้แบ่งออกเป็นประเภทรัศมี ประเภทสัมผัสเชิงมุม และประเภทปลายก้าน สามารถสร้างเป็นรูปทรงต่าง ๆ ได้ตามการใช้งานที่หลากหลาย



การเลือกรุ่น

เลขที่	ชื่อผลิตภัณฑ์	เส้นผ่านศูนย์กลางกระบอกสูบ (มม.)	ประเภทสินค้า
1	แบริ่งธรรมดาทรงกลมเรเดียล	4-150	จีอี...อี	จีอี...อีเอส	GE...ES-2RS	เย้...ES-2RS
			GE...ESN	GE...XS/K	จีอี...XT	GE...ET/X
2	ตลับลูกปืนธรรมดาทรงกลมแบบสัมผัสเชิงมุม	25-200	GAC...ส	ฟักข้าว...ต
3	ปลายคันและแบริ่งธรรมดาทรงกลม	5-80	สิ...จ	สา...จ	จีอี...อี	สิ...อี
			สอ...อีส	SIB...ส	SAB...ส



ความคลาดเคลื่อนสำหรับตลับลูกปืนธรรมดาทรงกลมแบบสัมผัสเชิงมุม

วงแหวนในและความกว้างของตลับลูกปืน

ดี มม		dmp อืม		Vdp อืม	Vdmp อืม	บีส อืม		อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	สูงสุด	สูงสุด	นาที	สูงสุด	นาที
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

วงแหวนรอบนอก

ดี มม		dmp อืม		Vdp อืม	Vdmp อืม	ซี อืม
เกิน	รวม	สูงสุด	นาที	สูงสุด	สูงสุด	สูงสุด	นาที
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25



ประเภท

(1) GE ... E Type : เดี่ยวรอบนอก ไม่มีถังน้ำมัน . สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(2) GE ... ประเภท ES : วงแหวนรอบนอกกรีดเดี่ยว มีถังน้ำมัน . สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(3) GE ... ประเภท ES-2RS , GEEW ... ประเภท ES-2RS : วงแหวนรอบนอกช่องเดียว มีถังน้ำมัน ด้านข้างมีวงแหวน . สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(4) ประเภท GE ... ESN : วงแหวนรอบนอกสลิทเดี่ยว , GE ... ประเภท XSN : วงแหวนรอบนอกสลิทคู่ ( วงแหวนรอบนอกแบบแยก ) , ถังน้ำมันหล่อลื่น , ร่องวงแหวนรอบนอก สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง อย่างไรก็ตาม ภาระในแนวแกนของแหวนล็อกที่ต้องแบกรับ ความสามารถในการทนต่อภาระในแนวแกนจะลดลง
(5) GE ... ประเภท HS : วงแหวนในกับถังน้ำมัน, วงแหวนรอบนอกแบบครึ่งคู่, ระยะห่างที่สึกหรอสามารถปรับได้ สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(6) GE ... DE1 ประเภท: วงแหวนในของเหล็กแบริ่งชุบแข็ง , วงแหวนรอบนอกของเหล็กแบริ่ง เมื่อประกอบการอัดรีดด้านในเข้ากับร่องและรูหล่อลื่น เส้นผ่านศูนย์กลางภายในของตลับลูกปืนน้อยกว่า 15 มม. ไม่มีร่องและรูหล่อลื่น สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(7) GE ... ประเภท DEM1 : วงแหวนในของเหล็กตลับลูกปืนชุบแข็ง , วงแหวนรอบนอกของเหล็กตลับลูกปืน เมื่อประกอบตลับลูกปืนด้านในเข้ากับตลับลูกปืน ความดันที่ด้านนอกของร่องตลับลูกปืนจะยึดตามแกน สามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนที่เล็กกว่าได้ในทิศทางใดทิศทางหนึ่ง
(8) GE ... ประเภท DS : ร่องสวมแหวนรอบนอกและร่องหล่อลื่น เฉพาะตลับลูกปืนขนาดใหญ่ สามารถรับภาระในแนวรัศมีและมีขนาดเล็กกว่าในแนวแกนได้ทุกทิศทาง (ด้านร่องที่เหมาะสมไม่สามารถรับภาระในแนวแกนได้)



แบริ่ง NO.		ขนาด							โหลดการให้คะแนน		น้ำหนัก
ซีรีส์กว้าง		d	D	B	C	r1	r2	°	พลวัต	สถิติ	กิโลกรัม
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
